B系列小型輸送鏈帶WK1/WK2附件

特殊B系列帶WK附件小型輸送鏈是B系列滾子鏈條的兩側帶有一定寬度的折彎板附件的形式，附件型號表示為：WA1（附件帶1個孔）和WA2（附件帶2個孔）。根據客戶需求可定制不同節數帶附件的情況，也可根據客戶需求或者圖紙定制非標附件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

帶附件B系列小型輸送鏈的特點

◎ 較小零部件可用小節距鏈條輸送，適用于短距離（一般10m以下）的輸送。

◎ 使高速輸送變得更加順暢。
◎ 可高速、順暢、靜音地輸送。
◎ 鏈條執行ISO606標準，在歐洲制造的設備上替換已有的B系列鏈條時，無需更換鏈輪。

附件種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

特殊附件

可按照客戶的要求，定制特殊的附件，詳情請咨詢本公司。

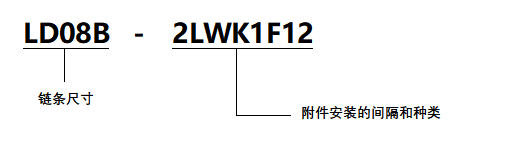

型號表示

WK1/WK2附件尺寸-標準型

短節距WK1 WK2附件.png

隆德鏈號	ISO 鏈號	P	G	L	F	W	T	h4	d4
隆德鏈號	ISO 鏈號	mm	mm	mm	mm	mm	mm	mm	mm
*LDC06B	*06B	9.525	17.72	9.53	19.04	27.0	1.30	6.50	3.5
LD08B	08B	12.70	24.00	12.70	25.40	36.4	1.60	8.90	4.3
LD10B	10B	15.875	29.58	15.88	31.80	44.6	1.70	10.31	5.3
LD12B	12B	19.05	34.05	19.05	38.10	52.4	1.85	13.46	6.4
LD16B	16B	25.40	46.40	25.40	50.80	72.6	3.10	15.88	6.4
LD20B	20B	31.75	58.10	31.75	63.50	100.5	3.50	19.80	9.0
LD24B	24B	38.10	71.30	38.10	76.20	108.4	4.80	26.67	10.5
LD28B	28B	44.45	81.10	44.45	88.90	123.0	6.00	28.58	13.1
LD32B	32B	50.80	92.80	50.80	101.60	142.8	6.00	31.75	13.1

注：

1.上述表格中尺寸為標稱尺寸，可能與實際尺寸不同。

2.*直鏈板

WK1/WK2附件尺寸-非標

短節距WK1 WK2附件.png

隆德鏈條	P	G	L	F	W	T	h4	d4
隆德鏈條	mm	mm	mm	mm	mm	mm	mm	mm
*LDC06B-2LWK2F1	9.525	17.7	9.53	19.05	28.5	1.30	6.7	4.1
LD08B-2LWK1F12	12.70	23.3	-	25.40	35.1	1.60	8.9	M5
LD08B-2LWK1F11	12.70	23.3	-	25.40	35.2	1.60	8.9	5.0
LD08B-2LWK1F10	12.70	24.0	-	62.83	75.43	2.00	10.0	5.0
LD08B-2LWK2F2	12.70	23.2	12.70	28.40	42.6	3.00	8.5	5.4
LD08B-2LWK2F3	12.70	23.2	12.70	32.00	43.6	1.60	10.0	4.5
LD08B-2LWK2F4	12.70	24.0	12.70	25.40	36.4	1.60	8.9	4.3
LD08B-2LWK2F5	12.70	24.2	12.70	23.95	34.95	1.55	8.75	4.3
LD08B-2LWK2F27	12.70	24.0	12.00	30.43	43.43	2.00	10.0	4.3
LD08B-2LWK2F28	12.70	24.4	12.70	42.00	56.3	1.60	8.5	6.0
LD08B-2LWK2F29	12.70	25.45	12.70	34.03	45.93	1.50	13.0	6.0
LD08B-2LWK2F32	12.70	23.3	12.70	25.40	40.0	1.60	8.9	M5
LD08B-2LWK2F30	12.70	23.3	12.70	28.18	37.18	1.60	8.4	4.3
LD08B-2LWK2F30	12.70	23.0	12.70	42.00	52.3	1.60	6.5	5.15
LD10B-2LWK2F2	15.875	28.36	15.76	30.40	39.8	1.60	10.5	5.2
LD10B-2LWK2F3	15.875	29.9	15.88	31.59	45.59	1.60	10.5	5.3
LD10B-2LWK2F4	15.875	29.58	15.88	31.71	48.41	1.70	10.31	5.3
LD12B-2LWK0F1	19.05	30.0	-	-	55.3	3.00	14.0	5.5
LD12B-2LWK1F1	19.05	34.05	-	38.10	52.4	1.85	13.46	8.5
LD12B-2LWK1F11	19.05	34.65	-	35.00	56.4	1.85	11.9	6.2
LD12B-2LWK1F12	19.05	34.05	-	35.00	52.4	1.85	13.46	M6
LD12B-2LWK2F7	19.05	34.9	19.00	35.00	55.4	1.85	12.2	6.4
LD12B-2LWK2F8	19.05	35.6	19.05	38.10	52.4	1.85	13.5	6.6
LD12B-2LWK2F9	19.05	34.9	19.00	35.00	62.4	1.85	12.2	6.2
LD12B-2LWK2F42	19.05	34.9	19.00	35.20	54.6	1.85	12.2	6.4
LD16B-2LWK1F	25.40	46.0	-	57.20	78.5	3.10	15.9	8.1
LD16B-2LWK1F3	25.40	46.4	-	50.80	72.6	3.10	15.88	M6
LD16B-2LWK1F4	25.40	46.4	-	50.74	72.5	3.10	15.88	8.3
LD16B-2LWK1F25	25.40	46.4	-	58.62	83.12	3.10	17.5	M6
LD16B-2LWK1F26	25.40	45.5	-	70.00	90.0	3.10	15.0	11.4
LD16B-2LWK1F27	25.40	46.0	-	57.20	78.5	4.15	15.9	6.5
LD16B-2LWK2F1	25.40	48.0	25.40	58.00	75.9	3.10	18.0	9.0
LD16B-2LWK2F3	25.40	46.4	25.40	58.08	72.6	3.10	15.88	8.2
LD16B-2LWK2F5	25.40	46.0	25.40	53.58	77.58	3.00	16.3	8.2
LD16B-2LWK2F6	25.40	49.0	25.40	50.20	72.6	4.00	19.0	8.2
LD16B-2LWK2F8	25.40	46.4	25.40	50.80	79.4	4.15	15.88	6.6
LD16B-2LWK2F10	25.40	46.4	25.40	52.00	72.6	3.10	15.88	6.4
LD16B-2LWK2F13	25.40	47.0	25.40	58.00	75.6	4.15	18.0	9.0
LD16B-2LWK2F23	25.40	46.4	25.40	58.00	84.0	4.15	19.0	8.5
*LDC16B-2LWK2F24	25.40	46.4	25.40	50.80	72.6	4.15	15.88	8.0
*LDC20B-2LWK0F1	31.75	57.45	-	-	85.4	3.50	22.8	-
LD20B-2LWK1F1	31.75	58.15	-	69.00	98.8	3.50	21.0	10.5
LD20B-2LWK2F1	31.75	58.1	31.75	67.94	100.54	3.50	19.8	9.0
LD20B-2LWK2F2	31.75	60.0	31.75	68.00	88.0	3.50	23.5	9.6
LD20B-2LWK2F3	31.75	60.0	31.75	68.00	88.0	3.50	23.6	9.6
LD32B-2LWK2F2	50.80	92.8	40.00	76.39	111.99	6.00	31.0	12.5

注：

1.上述表格中尺寸為標稱尺寸，可能與實際尺寸不同。

2.*直鏈板

3. M5：M5螺紋孔，M6：M6螺紋孔。
