齒輪嚙合公差對傳動效率的影響

日期：2025-01-18 10:45:49

齒輪是機械傳動系統的核心部件，其嚙合精度會直接影響到齒輪的傳動效率，那么今天，就讓小編帶您深入了解一下，齒輪嚙合公差到底對傳動效率的影響有多大吧。

在這之前，我們需要先了解一下齒輪嚙合的基本原理。

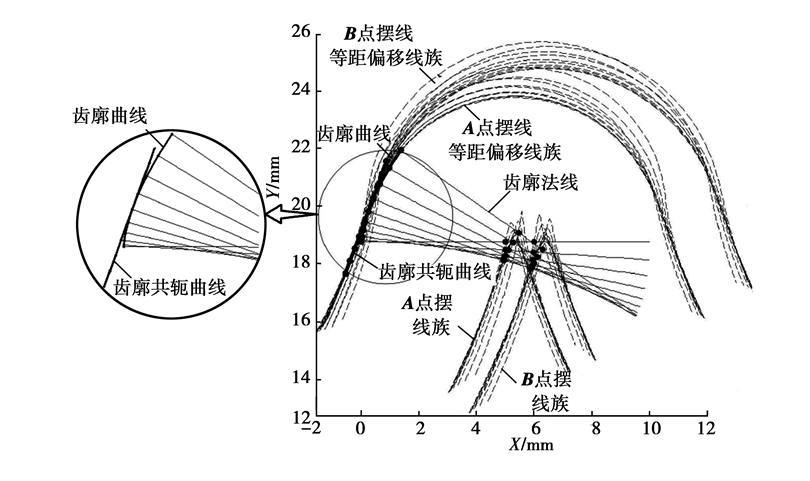

齒輪嚙合的基本原理是共軛齒廓。共軛齒廓是指一對能滿足預定傳動比規律，且在傳動過程中能始終保持連續接觸的齒廓曲線。

當主動齒輪按照一定的角速度轉動時，通過其齒廓推動從動齒輪的齒廓，使從動齒輪以相應的角速度轉動，從而實現動力和運動的傳遞。

而為了保證齒輪傳動的平穩性和高效性，那么就必須滿足以下基本條件：

①齒廓連續接觸：確保負載分布均勻，避免局部應力集中。

②中心距精確匹配：避免齒輪過度嚙合或嚙合不足。

③齒向一致性：確保全齒寬的載荷均勻分布。

了解完齒輪嚙合的基本原理，我們就可以深入的了解齒輪公差對影響。

一、中心距公差

中心距公差對齒輪傳動的影響較為顯著。如果中心距過大，會使齒輪的側隙進一步增大，同時也會改變齒輪的嚙合角。嚙合角的改變會導致齒輪之間的受力情況發生變化，使輪齒之間的滑動摩擦力增大。

相反，中心距過小會使輪齒之間的間隙過小甚至干涉，產生嚴重的摩擦和磨損，這兩種情況都會導致傳動效率降低。

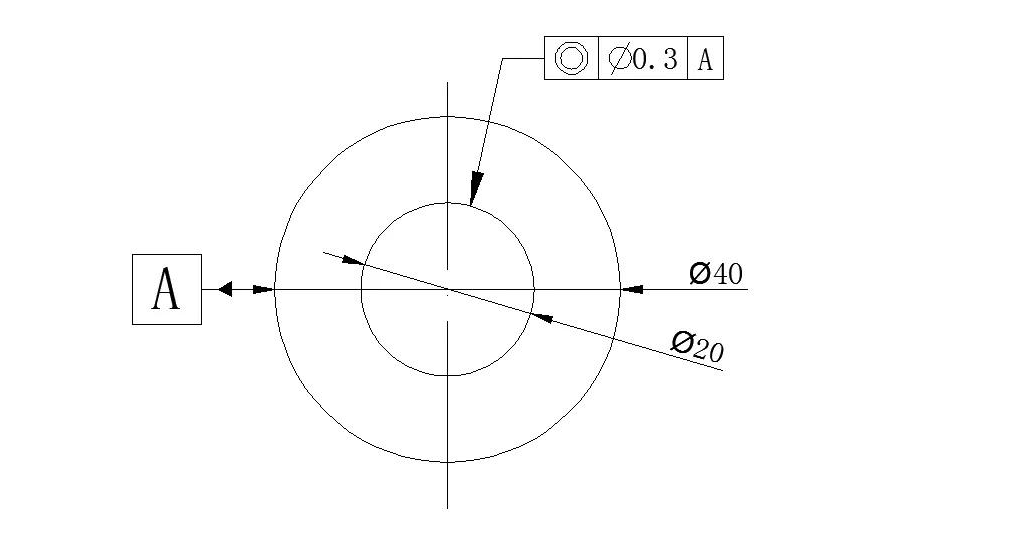

二、同軸度公差

對于多級齒輪傳動系統，同軸度公差非常重要。如果齒輪軸的同軸度誤差較大，會使齒輪在運轉過程中產生偏心，導致輪齒之間的載荷分布不均勻，引起振動和額外的摩擦損失，從而降低傳動效率。

三、齒形公差

齒形公差反映了齒廓形狀的準確性。如果齒形誤差較大，齒廓不是理想的共軛齒廓形狀，在嚙合過程中，輪齒之間不能實現良好的線接觸，而是點接觸或局部接觸不良。這種情況下，接觸應力會集中在局部區域，使摩擦力增大，同時也會產生振動和噪聲。

四、齒向公差

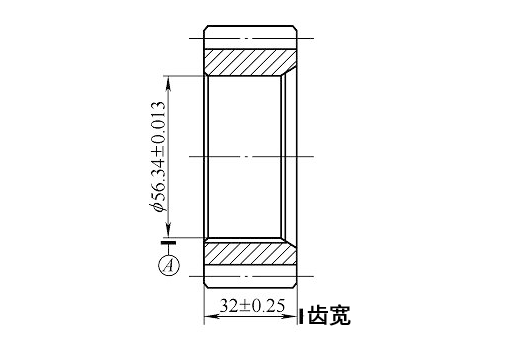

齒向公差是指齒寬方向的形狀誤差。當齒向誤差較大時，輪齒在齒寬方向上不能均勻地接觸和傳遞載荷。載荷會集中在齒寬的局部區域，使得局部接觸應力過大，容易引起齒面膠合、磨損等失效形式。而且不均勻的載荷分布會導致齒輪在運轉過程中產生軸向力，增加了軸承的摩擦損耗，從而降低了傳動系統的整體傳動效率。

五、齒厚公差

齒厚公差主要影響齒輪的側隙。如果齒厚公差控制不當，側隙過大，在齒輪傳動過程中，會使主動輪齒對從動輪齒的作用力方向發生改變，產生額外的沖擊和振動。

六、齒頂圓公差和分度圓公差


這些尺寸公差的變化會影響齒輪的模數和齒數的實際有效尺寸。若分度圓直徑因公差而產生較大偏差，會改變齒輪的節圓直徑，從而影響傳動比。當傳動比發生變化不符合設計要求時，齒輪在運轉過程中會出現運動不協調的情況，導致摩擦損失增大，傳動效率下降。

小結

齒輪嚙合公差對傳動效率影響不可忽視，在齒輪公差的設計中，需要注意以下幾點：

①根據齒輪傳動等級選用適當?shù)墓钆浜希员ＷC嚙合質量和傳動效率。

②針對高精度應用，采用先進加工工藝（如磨齒和激光加工）以提升齒輪表面質量。

③加強裝配精度控制和檢測手段，確保齒輪嚙合在設計公差范圍內。
