產品中心

60-1成品孔鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ LD60鏈輪適與LD60鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

1列用			2列用			SD
1A	1B	1C	2A	2B	2C	(2條掛用)

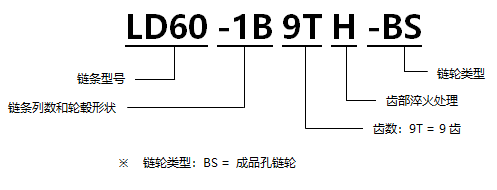

型號表示

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

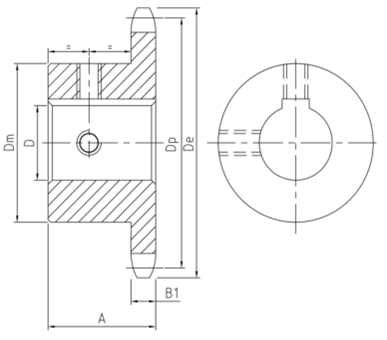

型號規格尺寸

齒部無硬化規格

節距3/4" 滾子直徑0.468" 齒寬B1 0.459"

隆德型號

齒數

輪轂類型

外徑

高度

重量

成品孔產品（包含：鍵槽和2個固定螺栓）

type

lbs.

in.

LD60-1B9T-BS

2.51

1 1/4

0.6

3/4

— 7/8

— 1

LD60-1B10T-BS

2.76

1 1/4

0.7

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD60-1B11T-BS

1 1/4

0.9

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

*LD60-1B11T-WBS

1 1/4

0.8

LD60-1B12T-BS

3.25

1 1/4

1.3

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 7/16

*LD60-1B12T-WBS

3.25

1 1/4

1.1

LD60-1B13T-BS

3.49

1 1/4

1.3

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD60-1B14T-BS

3.74

1 1/4

1.6

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

LD60-1B15T-BS

3.98

1 1/4

1.7

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

LD60-1B16T-BS

4.22

1 1/4

2.1

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B17T-BS

4.46

1 1/4

2.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B18T-BS

4.7

1 1/4

2.6

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

*LD60-1B18T-WBS

4.7

1 1/4

2.6

LD60-1B19T-BS

4.95

1 1/4

3.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B20T-BS

5.19

1 1/4

3.9

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B21T-BS

5.43

1 1/4

4.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B22T-BS

5.67

1 1/4

4.7

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B23T-BS

5.91

1 1/4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B24T-BS

6.15

1 1/4

5.3

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B25T-BS

6.39

1 1/4

5.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B26T-BS

6.63

1 1/4

5.8

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B27T-BS

6.87

1 1/4

6.3

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B28T-BS

7.11

1 1/4

6.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B29T-BS

7.35

1 1/4

6.9

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B30T-BS

7.59

1 1/4

7.1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B31T-BS

7.83

1 1/4

7.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B32T-BS

8.07

1 1/4

7.8

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B33T-BS

8.3

1 1/4

8.2

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B34T-BS

8.54

1 1/4

8.5

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B35T-BS

8.78

1 1/4

8.8

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B36T-BS

9.02

1 1/4

9.2

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B37T-BS

9.26

1 1/4

9.9

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B38T-BS

9.5

1 1/4

10.5

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B39T-BS

9.74

1 1/4

10.9

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B40T-BS

9.98

1 1/4

11.2

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B41T-BS

10.22

1 1/4

11.8

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B42T-BS

10.46

1 1/4

12.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B43T-BS

10.7

1 1/4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B44T-BS

10.94

1 1/4

13.5

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B45T-BS

11.18

1 1/4

13.8

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B46T-BS

11.42

1 1/4

14.1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B47T-BS

11.64

1 1/4

14.6

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B48T-BS

11.89

1 1/4

15.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B49T-BS

12.13

1 1/4

16.4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B50T-BS

12.37

1 1/4

17.3

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B51T-BS

12.61

1 1/4

18.3

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B52T-BS

12.85

1 1/4

19.3

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B53T-BS

12.09

1 1/4

20.3

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B54T-BS

13.33

1 3/4

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B55T-BS

13.57

1 3/4

21.2

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B56T-BS

13.81

1 3/4

21.3

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B57T-BS

14.04

1 3/4

22.2

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B58T-BS

14.28

1 3/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B59T-BS

14.52

1 3/4

23.8

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B60T-BS

14.76

1 3/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B70T-BS

17.15

1 3/4

31.4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B72T-BS

17.63

33.5

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B80T-BS

19.54

41.2

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B84T-BS

20.49

45.8

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B96T-BS

23.36

2 1/4

62.3

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

LD60-1B112T-BS

112

27.18

2 1/4

81.1

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

— 2

— 2 3/16

— 2 7/16

*:W=Wince,為提升鏈用鏈輪

齒部硬化規格

節距3/4" 滾子直徑0.468" 齒寬B1 0.459"

隆德型號

齒數

輪轂類型

外徑

高度

重量

成品孔產品（包含：鍵槽和2個固定螺栓）

type

lbs.

in.

LD60-1B9TH-BS

2.51

1 1/4

0.6

3/4

— 7/8

— 1

LD60-1B10TH-BS

2.76

1 1/4

0.7

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD60-1B11TH-BS

1 1/4

0.9

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD60-1B12TH-BS

3.25

1 1/4

1.3

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 7/16

LD60-1B13TH-BS

3.49

1 1/4

1.3

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD60-1B14TH-BS

3.74

1 1/4

1.6

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

LD60-1B15TH-BS

3.98

1 1/4

1.7

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B16TH-BS

4.22

1 1/4

2.1

3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B17TH-BS

4.46

1 1/4

2.4

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B18TH-BS

4.7

1 1/4

2.6

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B19TH-BS

4.95

1 1/4

3.4

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

LD60-1B20TH-BS

5.19

1 1/4

3.9

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

— 1 5/8

— 1 3/4

— 1 15/16

※：以上尺寸單位都為英寸，重量單位都為磅；1英寸=25.4毫米，1磅=0.4535924千克。鏈輪材質為45#。

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

60-1成品孔鏈輪
