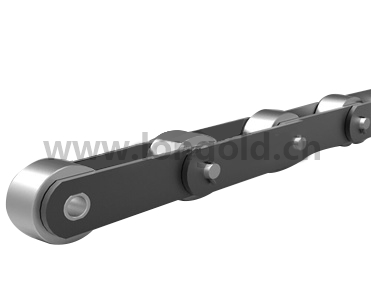

特殊大型輸送鏈 FB規格

在銷子~套筒之間壓力置入了固體潤滑劑。而且因為在鏈節~鏈節之間設置了O形環，達到了傳統式樣的2倍以上的磨損延長壽命。噪音等級得到了降低。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

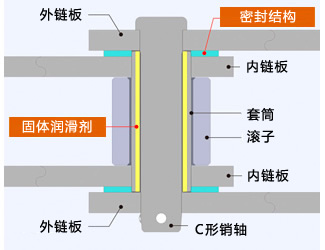

特殊大型輸送鏈 FB規格的構造和特點

◎ 固體潤滑劑可抑制節距伸長

◎ 密封結構可防止搬送物進入銷子和套筒之間。

◎ 密封結構可防止固體潤滑劑流出。

◎ 低噪音(實現了平均約2db的低噪音化)

◎ 可適用溫度范圍： -15°C～200°C

◎ 根據使用溫度不同，密封結構有可能變更。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

A附件 SA附件 CA附件

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 安裝網狀物

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔用于無間隙的板條安裝

[圖片: 每一個鏈節帶A1附件] [圖片:帶SA2附件] [圖片: 帶CA2附件]

K附件 SK附件 GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一在鏈條兩側帶有螺孔垂直附件形式。SK1: 只單側鏈板有螺栓孔的形式。

個孔、K2: 兩個孔（RS型僅有一個孔）一個孔，SK2：兩個孔（RS型僅有一個孔）根據螺栓孔數量依次稱為GA2，GA4

[圖片: 每一個鏈節帶K1附件] [圖片: 帶SK2附件] [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

型號表示

（1）鏈條尺寸

（2）R = R滾子, F = F滾子, S = S滾子, M = M滾子, N = N滾子

（3）FB規格

（4）鏈條規格

（5）附件安裝間隔

（6）附件的形式

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

鏈條尺寸	節距 P	附件				附件和滾子形式的組合					本體概略重量 kg /m				A附件重量 kg/個	GA4附件重量 kg/個
		A ? K ? SA ? SK		GA2	GA4	附件和滾子形式的組合					本體概略重量 kg /m
		N	K	K	K	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型	M 滾子型
RF10100	100	70	40	30	-	R/S/M	R/S/M	R/S/M	S/M	-	10.0	-	7.0	7.3	0.16	-
RF10125	125	80	50	40	-	R/F/S/M	R/F/S/M	R/S/M	R/S/M	-	8.7	9.0	6.3	6.5	0.18	-
RF10150	150	90	60	60	75	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M	8.0	8.3	5.9	6.1	0.20	7.7(7.9)

鏈條尺寸	節距 P	附件						附件和滾子形式的組合					本體概略重量 kg /m				A附件重量 kg/個	GA4附件重量 kg/個
		A ? K ? SA ? SK		GA2	GA4			附件和滾子形式的組合					本體概略重量 kg /m
		N	K	K	K	V	Y	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型	M 滾子型
RF17200	200	120	80	70	100	120	80	R/F/S/M	R/F/S/M	-	R/F/S/M	S/M	20	21	12	13	0.64	14(15)
RF17250	250	170	125	110	140	150	100	R/F/S/M	R/F/S/M	-	R/F/S/M	S/M	17	18	11	12	0.88	15(16)
RF17300	300	220	180	150	-	-	-	-	R/F/S/M	-	R/F/S/M	-	16	16	11	11	1.26	-

鏈條尺寸	節距 P	附件						附件和滾子形式的組合					本體概略重量 kg /m				A附件重量 kg/個	GA4附件重量 kg/個
		A ? K ? SA ? SK		GA2	GA4			附件和滾子形式的組合					本體概略重量 kg /m
		N	K	K	K	V	Y	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型	M 滾子型
RF26200	200	120	80	-	100	120	80	S/M	-	-	-	S/M	-	-	16	17	0.74	19(20)
RF26250	250	170	125	-	140	150	100	R/F/S/M	-	-	-	S/M	26	27	15	16	1.01	18(19)
RF26300	300	220	180	140	180	150	100	R/F/S/M	-	-	R/F/S/M	S/M	23	24	14	15	1.34	17(18)
RF26450	450	上圖	上圖	220	-	-	-	-	R/F/S/M	R/F/S/M	R/F/S/M	-	19	19	13	13	3.19	-

鏈條型號		DT式樣平均抗拉強度		節距 P	滾子									內鏈節內寬 W
鏈條型號		DT式樣平均抗拉強度			R滾子		F滾子					S滾子	M&N滾子
鏈條尺寸	滾子形式	kN	kgf		直徑 R	觸軌寬 E	直徑 R	擋圈直徑 F	觸軌寬 E	偏心 e	Z	直徑 R	直徑 R
RF205	S	127.0	13000	78.11	-	-	-	-	-	-	-	31.8	-	37.1
RF6205	R/F/S/M	186.0	19000	152.40	57.2	32.0	57.2	70	25	3.5	9.0	34.9	38.1	37.1

鏈條尺寸	鏈板		銷子				大概重量 kg/m				附件和滾子形式的組合
鏈條尺寸	寬 H	厚 T	直徑 D	L1+L2	L1	L2	R 滾子	F 滾子	S 滾子	M 滾子	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4
RF205	38.1	7.9	15.9	83.5	40.5	43.0	-	-	10.3	-	S	S		-
RF6205	44.5	7.9	15.9	83.5	40.5	43.0	12.2	12.6	9.2	9.5	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M
