產品中心

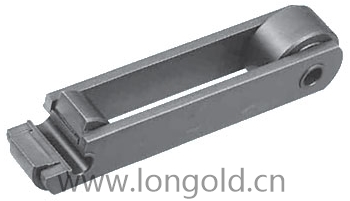

段差套筒輸送鏈

可輸送更重的搬送物。而且，套筒外徑磨損也較小。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

段差套筒輸送鏈的構造和特點

◎ 可輸送更重的搬送物。而且，套筒外徑磨損也較小。

◎ 鏈條運行時，摩擦系數為0.10(加油狀態)、0.18(無加油狀態)。

◎ 可適用溫度范圍： -20°C～200°C。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

A附件 SA附件 CA附件

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 安裝網狀物

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔用于無間隙的板條安裝

[圖片: 每一個鏈節帶A1附件] [圖片:帶SA2附件] [圖片: 帶CA2附件]

K附件 SK附件 GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一在鏈條兩側帶有螺孔垂直附件形式。SK1: 只單側鏈板有螺栓孔的形式。

個孔、K2: 兩個孔（RS型僅有一個孔）一個孔，SK2：兩個孔（RS型僅有一個孔）根據螺栓孔數量依次稱為GA2，GA4

[圖片: 每一個鏈節帶K1附件] [圖片: 帶SK2附件] [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

型號表示

（1）鏈條尺寸：節距P=100mm

（2）R = R滾子, F = F滾子, S = S滾子, M = M滾子, N = N滾子

（3）段差套筒

（4）鏈條規格

（5）附件安裝間隔

（6）附件的形式

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

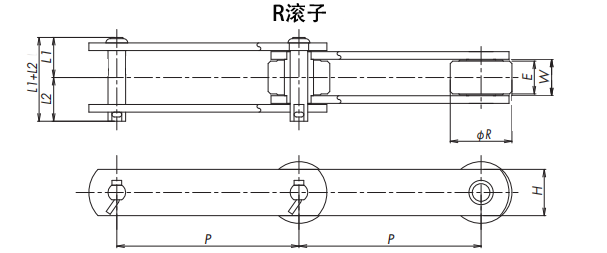

鏈條尺寸	節距 P	R滾子		內鏈節內寬 W	鏈板		銷子				滾子容許負荷		概略重量
					寬 H	厚 T	直徑 D	L1+L2	L1	L2	DT 規格	GT·AT 規格
		直徑 R	觸軌寬 E

	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kN/kgf	kg
LDC10100-DB	100	50.8	27	30.0	38.1	6.3	14.5	69.0	33.0	36	2.06 /210	3.38 /345	10.0
LDC10150-DB	150	8.0
LDC6205-DB	152.4	57.2	32	37.1	44.5	7.9	15.9	83.5	40.5	43	3.04 /310	5.00 /510	12.2
LDC12200-DB	200	65.0	32	37.1	44.5	7.9	15.9	83.5	40.5	43	3.04 /310	5.00 /510	11.6
LDC12250-DB	250	10.4
LDC17200-DB	200	80.0	44	51.4	50.8	9.5	19.1	109.5	51.5	58	4.09 /500	8.04 /820	20.0
LDC17250-DB	250	17.0
LDC17300-DB	300	16.0
LDC26250-DB	250	100.0	50	57.2	63.5	9.5	22.2	116.5	55.5	61	6.37 /650	10.6 /1080	26.0
LDC26300-DB	300	23.0
LDC26450-DB	450	19.0
LDC36300-DB	300	125.0	56	66.7	76.2	12.7	25.4	146.0	68.0	78	8.73 /890	14.4 /1470	40.0
LDC36450-DB	450	32.0
LDC36600-DB	600	28.0

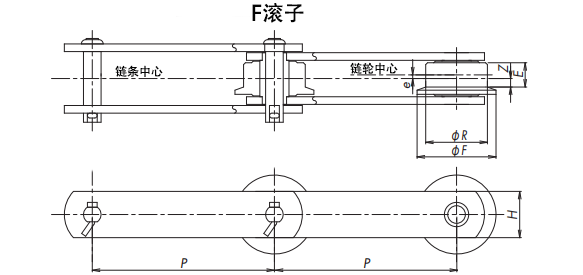

鏈條尺寸	節距 P	F滾子					內鏈節內寬 W	鏈板		銷子				滾子容許負荷		概略重量
		直徑 R	擋圈直徑 F	觸軌寬 E	偏心 e	Z		寬 H	厚 T	直徑 D	L1+L2	L1	L2	DT 規格	GT·AT 規格


	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m
LDC10150-DB	150	50.8	65	20	3.0	7	30.0	38.1	6.3	14.5	69.0	33.0	36	2.06 /210	3.38 /345	8.3
LDC6205-DB	152.4	57.2	70	25	3.5	9	37.1	44.5	7.9	15.9	83.5	40.5	43	3.04 /310	5.00 /510	12.6
LDC12200-DB	200	65.0	80	24	4.0	8	37.1	44.5	7.9	15.9	83.5	40.5	43	3.04 /310	5.00 /510	12.1
LDC12250-DB	250	10.8
LDC17200-DB	200	80.0	100	34	5.0	12	51.4	50.8	9.5	19.1	109.5	51.5	58	4.09 /500	8.04 /820	21.0
LDC17250-DB	250	18.0
LDC17300-DB	300	16.0
LDC26250-DB	250	100.0	125	38	6.0	13	57.2	63.5	9.5	22.2	116.5	55.5	61	6.37 /650	10.6 /1080	27.0
LDC26300-DB	300	24.0
LDC26450-DB	450	19.0
LDC36300-DB	300	125.0	150	42	7.0	14	66.7	76.2	12.7	25.4	146.0	68.0	78	8.73 /890	14.4 /1470	42.0
LDC36450-DB	450	33.0
LDC36600-DB	600	29.0
