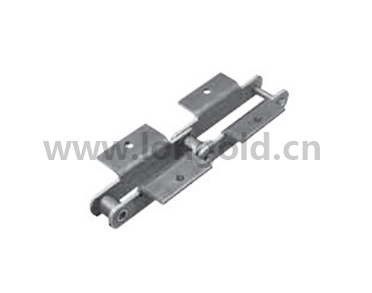

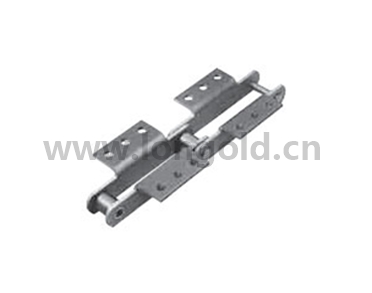

帶K1/K3附件英制節距輸送鏈

帶K附件英制節距輸送鏈，即為雙側帶有折彎翼板的英制節距輸送鏈，根據翼板上的螺栓孔數量，附件的種類有，K1（1個螺孔），K2（2個螺孔），K3（3個螺孔），客戶可根據實際的需求，選用合適的附件形式。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

大型輸送鏈 DT規格特點

◎ 對銷軸和套筒實施了熱處理,對鏈板沒有實施。

◎ 可使用溫度環境： -20°C～200°C。

大型輸送鏈 AT規格特點

◎ AT規格具有比DT規格(通用輸送鏈）大約一倍的抗拉強度,而且提高了套筒和滾子之間的耐磨損性和滾子的容許負荷。

◎ 使用溫度環境： -60°C～400°C。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

A附件 SA附件 CA附件

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 安裝網狀物

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔用于無間隙的板條安裝

[圖片: 每一個鏈節帶A1附件] [圖片:帶SA2附件] [圖片: 帶CA2附件]

K附件 SK附件 GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一在鏈條兩側帶有螺孔垂直附件形式。SK1: 只單側鏈板有螺栓孔的形式。

個孔、K2: 兩個孔（RS型僅有一個孔）一個孔，SK2：兩個孔（RS型僅有一個孔）根據螺栓孔數量依次稱為GA2，GA4

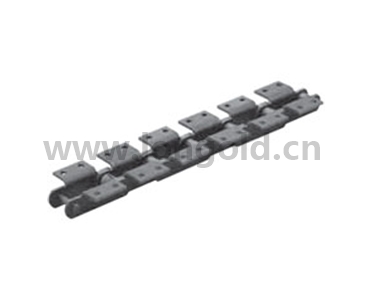

[圖片: 每一個鏈節帶K1附件] [圖片: 帶SK2附件] [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

型號表示

（1）鏈條尺寸

（2）滾子類型：R = R滾子, F = F滾子, S = S滾子, M = M滾子

（3）鏈條規格：DT=經濟型通用類型

（4）附件安裝間隔

（5）附件的形式

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

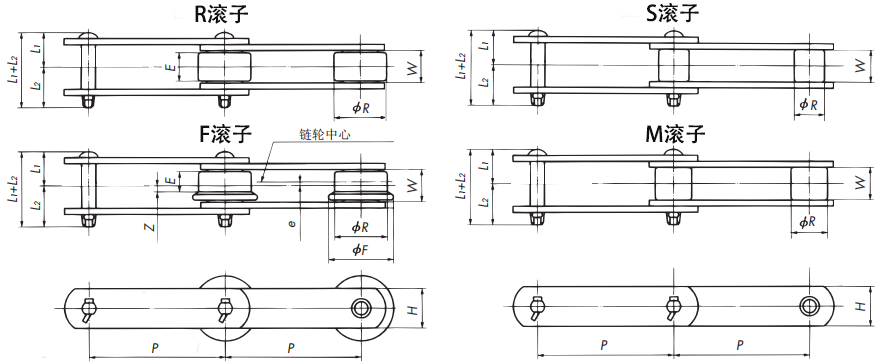

鏈條型號		DT式樣平均抗拉強度		節距P	滾子									內鏈節 內寬 W
					R滾子		F滾子					S滾子直徑	M&N滾子直徑
					直徑	觸軌寬	直徑	擋圈直徑	觸軌寬	偏心	Z	S滾子直徑	M&N滾子直徑
					R	E	R	F	E	e	Z	R	R
鏈條尺寸	滾子形式	kN	kgf	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDF430	R/S	53.9	5500	101.6	38.1	19	-	-	-	-	-	20.1	-	22.6
LDF204	S	78.5	8000	66.27	-	-	-	-	-	-	-	22.2	-	27
LDF450	R/F/S	78.5	8000	101.6	44.5	24	44.5	55	18	2.5	6.5	22.2	-	27
LDF650	R/F/S/M	78.5	8000	152.4	50.8	26	50.8	65	20	3	7	25.8	31.8	30.2
LDF214	R/S/M	127	13000	101.6	44.5	27	-	-	-	-	-	31.8	34.9	31.6
LDF205	S	127	13000	78.11	-	-	-	-	-	-	-	31.8	-	37.1
LDF6205	R/F/S/M	186	19000	152.4	57.2	32	57.2	70	25	3.5	9	34.9	38.1	37.1
LDF212	R/S/M	245	25000	152.4	69.9	32.5	-	-	-	-	-	40.1	44.5	37.1

鏈條尺寸	鏈板		銷子				大概重量 kg/m				附件和滾子形式的組合
	寬 H	厚 T	直徑 D	L1+L2	L1	L2	R 滾子	F 滾子	S 滾子	M 滾子	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4
	mm	mm	mm	mm	mm	mm	R 滾子	F 滾子	S 滾子	M 滾子	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4
LDF430	25.4	4.8<5.0>	9.7	55	25.5	29.5	4.4	-	3	-	R/S	R/S	R/S
LDF204	28.6	6.3<6.0>	11.3	65.5	31	34.5	-	-	5.5	-	S	S
LDF450	28.6	6.3<6.0>	11.3	65.5	31	34.5	6.9	7.2	4.6	4.8	R/F/S	R/F/S	R/S
LDF650	38.1	6.3<6.0>	11.3	69	32.5	36.5	7.9	8.2	5.7	6.1	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M
LDF214	38.1	7.9	15.9	77.5	37.5	40	10.5	-	8.7	9.1	R/S/M	R/S/M	R/S/M
LDF205	38.1	7.9	15.9	83.5	40.5	43	-	-	10.3	-	S	S		-
LDF6205	44.5	7.9	15.9	83.5	40.5	43	12.2	12.6	9.2	9.5	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M
LDF212	50.8	9.5<10.0>	19.1	95.5	44.5	51	18	-	13	13	R/S/M	R/S/M	R/S/M

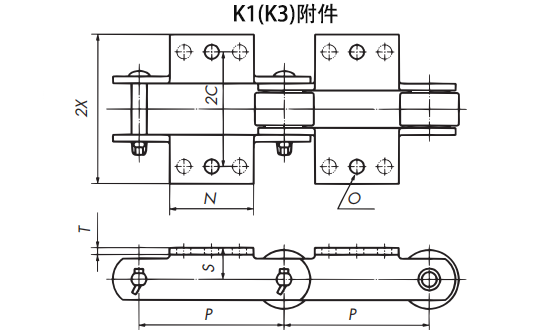

鏈條型號		P	S	2C	2X	N	T	O	螺栓尺寸	平均每個附件的附加重量
鏈條型號		P	S	2C	2X	N	T	O		平均每個附件的附加重量
鏈條尺寸	滾子形式	mm	mm	mm	mm	mm	mm	mm		kg/個
LDC430	R/S	101.6	22	80	108	70	4.8<5.0>	12	M10	0.22
LDC204	S	66.27	24	90	120	35	6.3<6.0>	12	M10	0.14
LDC450	R/F/S	101.6	28	100	128	70	6.3<6.0>	12	M10	0.36
LDC650	R/F/S/M	152.4	32	100	128	90	6.3<6.0>	12	M10	0.44
LDC214	R/S/M	101.6	35	110	146	80	7.9	15	M12	0.56
LDC205	S	78.11	30	110	146	45	7.9	12	M10	0.26
LDC6205	R/F/S/M	152.4	38	120	158	100	7.9	15	M12	0.74
LDC212	R/S/M	152.4	45	130	166	100	9.5<10.0>	15	M12	0.94
