產品中心

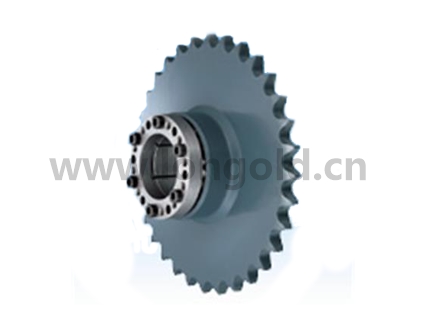

雙倍節距鎖止鏈輪I

無鍵聯結一體化的鏈輪。利用錐形軸套的摩擦力無鍵聯結。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 安裝（聯結）后無背隙。
◎ 定位簡單。
◎ 由于采用軸向固定，不需要“防止脫落具”
◎ 適用鏈條尺寸: [S滾子型] RF2040～RF2100, [R滾子型] RF2040～RF2100

使用的注意事項

◎ 選擇負荷扭矩時，需選擇小于尺寸表所表示的傳導扭矩的型號。
◎ 請將軸徑公差h8，軸表面粗糙度Ra3.2作為基準。
◎ 安裝至D型軸，或如電機軸等已經進行鍵槽加工的軸時，容許扭矩將減少10%。
◎ 安裝至可保證機械性質的冷軋條鋼（冷拔材尺寸容許徑8級～10級）時，容許扭矩將減少10%。
◎ 軸材請使用S35C以上的實心軸材。
◎ 使用溫度范圍-20°C～200°C。
◎ 固定螺栓·螺母時，請使用扭矩扳手，按照規定的扭矩固定。安裝時，請事先確認添附的使用說明書，按指示操作。

鎖止原理

* 鏈輪內徑和鎖式軸套的外徑成錐形。固定螺栓（螺母）時，鏈輪在錐形面滑移。
在楔效應下，產生壓緊軸和錐形內面的半徑方向力，P、P'，利用摩擦力將鏈輪和軸強力締結。

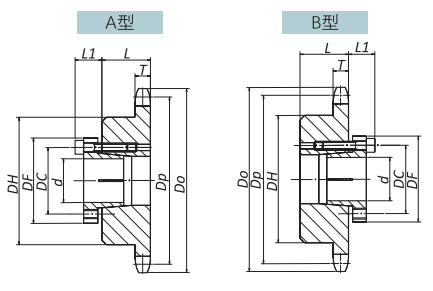

S類型的構造和軸套安裝形式

* RS35-1B19TQ-S33_ _ _/RS40-1B15TQ-S33_ _ _這兩種規格只有形式A。

型號表示

（1）鏈條型號

（2）輪轂形式: 1B = 僅有單個輪轂

（3）有效齒數: 912T = 9和1/2T (有效齒數10T時，表示為1000T)

（4）類型: S = 類型

（5）孔軸徑

（6）安裝形式: A, B

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

雙倍節距鎖止鏈輪尺寸

基本型號	有效齒數	適用軸孔徑	節距圓直徑	外徑	輪轂外徑	輪轂長度
			DP	DO	DH	L
		mm	mm	mm	mm	mm
LDC2040S-1B912T-S□□■	9?	15,16,17,18,19,20,22,24,25,28,	78.23	84	60	25
		30,32,35
LDC2040S-1B1012T-S□□■	10?	15,16,17,18,19,20,22,24,25,28,	86.17	92	69	25
		30,32,35,38,40,42,45
LDC2040S-1B1112T-S□□■	11?	15,16,17,18,19,20,22,24,25,28,	94.14	99	77	25
		30,32,35,38,40,42,45
LDC2040S-1B1200T-S□□■	12	15,16,17,18,19,20,22,24,25,28,	98.14	104	63	25
		30,32,35
LDC2040S-1B1212T-S□□■	12?	15,16,17,18,19,20,22,24,25,28,	102.14	108	63	25
		30,32,35
LDC2050S-1B912T-S□□■	9?	17,18,19,20,22,24,25,28,30,32,	97.78	105	73	28
		35,38,40,42,45
LDC2050S-1B1012T-S□□■	10?	17,18,19,20,22,24,25,28,30,32,	107.72	115	73	28
		35,38,40,42,45
LDC2050S-1B1112T-S□□■	11?	18,19,20,22,24,25,28,30,32,35,	117.68	125	73	28
		38,40,42,45
LDC2050S-1B1200T-S□□■	12	19,20,22,24,25,28,30,32,35,38,	122.67	130	73	28
		40,42,45
LDC2050S-1B1212T-S□□■	12?	20,22,24,25,28,30,32,35,38,40,	127.67	135	73	28
		42,45
LDC2060S-1B912T-S□□■	9?	24,25,28,30,32,35,38,40,42,45,	117.34	126	83	40
		48,50,55
LDC2060S-1B1012T-S□□■	10?	24,25,28,30,32,35,38,40,42,45,	129.26	138	83	40
		48,50,55
LDC2060S-1B1112T-S□□■	11?	24,25,28,30,32,35,38,40,42,45,	141.22	150	83	45
		48,50,55
LDC2060S-1B1200T-S□□■	12	25,28,30,32,35,38,40,42,45,48,	147.21	156	83	45
		50,55
LDC2060S-1B1212T-S□□■	12?	28,30,32,35,38,40,42,45,48,50,	153.2	162	83	45
		55
LDC2080S-1B912T-S□□■	9?	38,40,42,45,48,50,55,60,65,70	156.45	167	93	40
LDC2080S-1B1012T-S□□■	10?	40,42,45,48,50,55,60,65,70	172.35	184	93	40
LDC2080S-1B1112T-S□□■	11?	45,48,50,55,60,65,70	188.29	200	107	45
LDC2080S-1B1200T-S□□■	12	45,48,50,55,60,65,70	196.28	208	107	45
LDC2080S-1B1212T-S□□■	12?	45,48,50,55,60,65,70	204.27	216	107	45
LDC2100S-1B912T-S□□■	9?	48,50,55,60,65,70	195.57	209	107	50

基本型號	有效齒數	適用軸孔徑	節距圓直徑	外徑	輪轂外徑	輪轂長度
			DP	DO	DH	L
		mm	mm	mm	mm	mm
LDC2040R-1B1000T-S□□■	10	15,16,17,18,19,20,22,24,25,28	82.2	93	52	25
LDC2040R-1B1100T-S□□■	11	15,16,17,18,19,20,22,24,25,28,	90.16	102	63	25
		30,32,35
LDC2040R-1B1200T-S□□■	12	15,16,17,18,19,20,22,24,25,28,	98.14	108	63	25
		30,32,35
LDC2040R-1B1300T-S□□■	13	15,16,17,18,19,20,22,24,25,28,	106.14	118	63	25
		30,32,35
LDC2040R-1B1400T-S□□■	14	15,16,17,18,19,20,22,24,25,28,	114.15	127	63	25
		30,32,35
LDC2040R-1B1500T-S□□■	15	15,16,17,18,19,20,22,24,25,28,	122.17	135	68	28
		30,32,35
LDC2040R-1B1600T-S□□■	16	15,16,17,18,19,20,22,24,25,28,	130.2	143	68	28
		30,32,35
LDC2050R-1B1000T-S□□■	10	17,18,19,20,22,24,25,28,30,32,	102.75	117	73	28
		35,38,40,42,45
LDC2050R-1B1100T-S□□■	11	18,19,20,22,24,25,28,30,32,35,	112.7	127	73	28
		38,40,42,45
LDC2050R-1B1200T-S□□■	12	19,20,22,24,25,28,30,32,35,38,	122.67	138	73	28
		40,42,45
LDC2050R-1B1300T-S□□■	13	20,22,24,25,28,30,32,35,38,40,	132.67	148	73	28
		42,45
LDC2050R-1B1400T-S□□■	14	22,24,25,28,30,32,35,38,40,42,	142.68	158	73	28
		45
LDC2050R-1B1500T-S□□■	15	24,25,28,30,32,35,38,40,42,45	152.71	168	73	28
LDC2050R-1B1600T-S□□■	16	24,25,28,30,32,35,38,40,42,45	162.75	179	73	28
LDC2060R-1B1000T-S□□■	10	24,25,28,30,32,35,38,40,42,45,	123.29	140	83	45
		48,50,55
LDC2060R-1B1100T-S□□■	11	24,25,28,30,32,35,38,40,42,45,	135.23	153	83	45
		48,50,55
LDC2060R-1B1200T-S□□■	12	25,28,30,32,35,38,40,42,45,48,	147.21	165	83	45
		50,55
LDC2060R-1B1300T-S□□■	13	28,30,32,35,38,40,42,45,48,50,	159.2	177	83	45
		55
LDC2060R-1B1400T-S□□■	14	30,32,35,38,40,42,45,48,50,55	171.22	190	83	45
LDC2060R-1B1500T-S□□■	15	32,35,38,40,42,45,48,50,55	183.25	202	83	45
LDC2060R-1B1600T-S□□■	16	35,38,40,42,45,48,50,55	195.29	214	83	45
LDC2080R-1B1000T-S□□■	10	38,40,42,45,48,50,55,60,65,70	164.39	187	107	45
LDC2080R-1B1100T-S□□■	11	40,42,45,48,50,55,60,65,70	180.31	204	107	45
LDC2080R-1B1200T-S□□■	12	45,48,50,55,60,65,70	196.28	220	107	45
LDC2080R-1B1300T-S□□■	13	48,50,55,60,65,70	212.27	237	107	45
LDC2080R-1B1400T-S□□■	14	55,60,65,70	228.29	253	107	45
LDC2080R-1B1500T-S□□■	15	60,65,70	244.33	269	107	45
LDC2080R-1B1600T-S□□■	16	60,65,70	260.39	286	107	45
LDC2100R-1B1100T-S□□■	11	48,50,55,60,65,70	225.39	254	117	56
