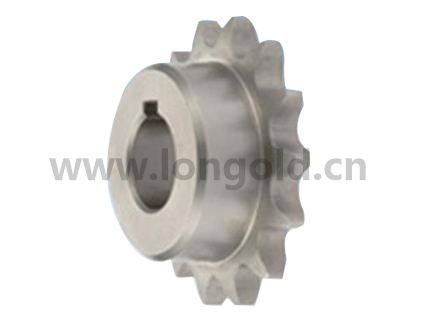

雙倍節距鏈輪 配孔簡單軸孔加工品
種類 |
品種 | |
LD鏈輪 (1A、1B、2B、1C類型) | 齒端硬化規格 |
齒端無硬化處理規格 | |
RS鏈輪 (SD類型) | |
RS鏈輪 (不銹鋼類型) | |
* 簡單軸孔加工品使用標準預留孔系列的庫存品進行加工。
加工內容 |
◎ 軸孔加工
軸孔公差 軸孔徑
G:G7 根據每個尺寸設定
H:H7 按照整數3位數指定
M:M7 (預留孔徑＋1mm遞加的整數～最大軸孔徑)
N規格倒角尺寸
軸孔徑 (mm) | 倒角量 (mm) |
10～20 | 1 |
21～32 | 1.2 |
33～50 | 1.6 |
51～80 | 2.5 |
81～130 | 3 |
倒角的選擇
軸孔徑 | 倒角記號 | |||
10～17 | N | A | - | - |
18～44 | N | A | B | - |
45～130 | N | A | B | C |
N: 如上表
A: C1
B: C2
C: C3
◎ 鍵槽加工
鍵槽幅寬公差和等級 鍵槽幅寬
J: Js9 按整數兩位指定 (JIS標準)
F: F7 無鍵槽[W00]
P: P9 鍵槽尺寸可選擇的僅有Js9和P9 (新JIS)。
E: E9 適用軸孔徑范圍的最小?最大的鍵槽尺寸可重復選擇
W: 無鍵槽
◎ 攻絲孔加工
攻絲數和配置
◎ 表面處理
B: 發黑処理
K: 無電解鎳鍍規格
C: 電鍍鋅法三價鉻處理
發黑處理為在追加工部(軸孔、鍵槽和螺紋孔)也進行表面處理。但是，其他2種規格沒有進行處理。
攻絲孔位置·&鎖止螺釘 |
攻絲孔位置
 |  |
| B=A/2 (焊接規格等會略有差異。) | 攻絲孔更長時，附锪孔加工規格。 |
鎖止螺釘

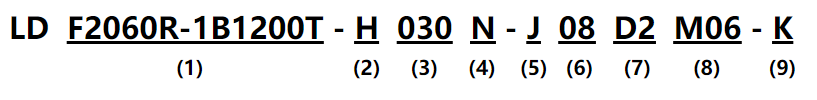

型號表示 |
（1）本體型號
（2）軸孔公差
（3）軸孔徑
（4）軸孔倒角
（5）鍵槽公差
（6）鍵槽幅寬
（7）攻絲加工規格
（8）攻絲尺寸
（9）表面處理
訂購鏈輪時的注意事項
當滾子鏈條和鏈輪型號都不明確時
◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。
◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。
◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。
◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。
