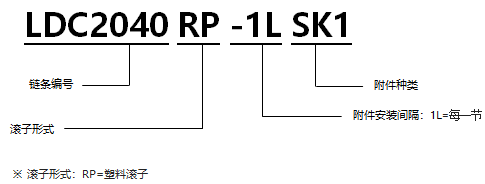

型號表示 |
鏈條本體尺寸 |
隆德鏈號 | 節距 | 滾子 直徑 | 內節 內寬 | 銷軸 直徑 | 銷軸長度 | 鏈板 | 最大容 許張力 | 約重 | 單位 鏈節數 | 可使用的 溫度范圍 | |||
P | R | W | D | L1 | L2 | L | T | H | Q | ||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/kgf | kg | 10FT | ℃ | |
LDC2040RP | 25.40 | 15.88 | 7.95 | 3.97 | 8.25 | 9.95 | 18.2 | 1.5 | 12.0 | 0.44/45 | 0.52 | 120 | -10℃-80℃ |
LDC2050RP | 31.75 | 19.05 | 9.53 | 5.09 | 10.30 | 12.0 | 22.6 | 2.0 | 15.0 | 0.69/70 | 0.83 | 96 | -10℃-80℃ |
LDC2060RP | 38.10 | 22.23 | 12.70 | 5.96 | 14.55 | 16.55 | 31.5 | 3.2 | 17.2 | 1.03/105 | 1.48 | 80 | -10℃-80℃ |
LDC2080RP | 50.80 | 28.58 | 15.88 | 7.94 | 18.30 | 20.90 | 39.9 | 4.0 | 23.0 | 1.77/180 | 2.64 | 60 | -10℃-80℃ |
LDC2100RP | 63.50 | 39.69 | 19.05 | 9.54 | 21.80 | 24.50 | 47.5 | 4.8 | 28.6 | 2.55/260 | 3.63 | 48 | -10℃-80℃ |
1.連接鏈節以外的銷軸形式，無論有無附件都為鉚合型。

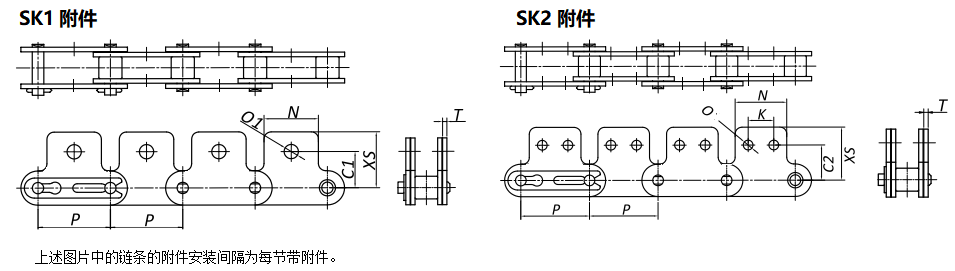

1LSK1、1LSK2附件尺寸 |
隆德鏈號 | C1 | C2 | K | N | O | O1 | XS | 一個附件的附加重量 |
mm | mm | mm | mm | mm | mm | mm | kg | |
LDC2040RP-1LSK1 | 11.1 | - | - | 19.1 | - | 5.2 | 19.8 | 0.006 |
LDC2050RP-1LSK1 | 14.3 | - | - | 23.8 | - | 6.8 | 24.6 | 0.012 |
LDC2060RP-1LSK1 | 17.5 | - | - | 28.6 | - | 8.7 | 30.6 | 0.034 |
LDC2080RP-1LSK1 | 22.2 | - | - | 38.1 | - | 10.3 | 40.5 | 0.064 |
LDC2100RP-1LSK1 | 28.6 | - | - | 47.6 | - | 14.3 | 50.4 | 0.120 |
LDC2040RP-1LSK2 | - | 13.6 | 9.5 | 19.1 | 3.6 | - | 19.8 | 0.006 |
LDC2050RP-1LSK2 | - | 15.9 | 11.9 | 23.8 | 5.2 | - | 24.6 | 0.012 |
LDC2060RP-1LSK2 | - | 19.1 | 14.3 | 28.6 | 5.2 | - | 30.6 | 0.034 |
LDC2080RP-1LSK2 | - | 25.4 | 19.1 | 38.1 | 6.8 | - | 40.5 | 0.064 |
LDC2100RP-1LSK2 | - | 31.8 | 23.8 | 47.6 | 8.7 | - | 50.4 | 0.120 |
注：上圖中本體鏈條為S滾子帶附件示意圖，R滾子鏈條除滾子直徑不同，其他尺寸與S滾子鏈條相同。
附件的安裝間距 | |
