FE型脹緊套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

LD CL 14 x 55 FE

(1) (2) (3) (4)

（1）脹緊套

（2）內孔：14mm

（3）外徑：55mm

（4）FE系列

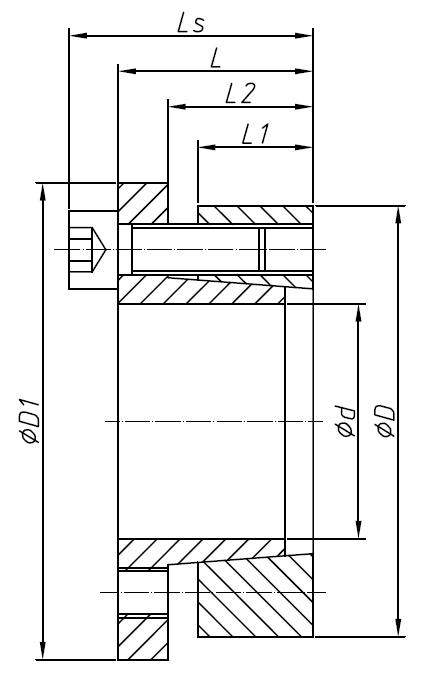

規格型號	基本尺寸 mm					螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L1	L2	L	Ls	D1	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL14x55FE	17	22	30	38	62	M8x3	18.0	0.127	208	56	25	0.81
LD CL16x55FE	17	22	30	38	62	M8x3	18.0	0.142	181	56	25	0.87
LD CL18x55FE	17	22	30	38	62	M8x3	18.0	0.157	161	56	25	0.94
LD CL19x55FE	17	22	30	38	62	M8x3	18.0	0.165	152	56	25	1.02
LD CL20x55FE	17	22	30	38	62	M8x3	18.0	0.172	145	56	25	1.06
LD CL22x55FE	17	22	30	38	62	M8x3	25.5	0.285	186	75	35	1.70
LD CL24x55FE	17	22	30	38	62	M8x3	25.5	0.307	170	75	35	1.79
LD CL25x55FE	17	22	30	38	62	M8x3	25.5	0.315	163	75	35	1.89
LD CL28x55FE	17	22	30	38	62	M8x3	31.5	0.395	175	91	41	1.98
LD CL30x55FE	17	22	30	38	62	M8x3	31.5	0.425	163	91	41	2.15
LD CL24x65FE	17	22	30	38	72	M8x5	37.4	0.440	244	91	41	0.94
LD CL25x65FE	17	22	30	38	72	M8x5	37.4	0.460	234	91	41	1.02
LD CL28x65FE	17	22	30	38	72	M8x5	43.6	0.600	243	105	35	1.06
LD CL30x65FE	17	22	30	38	72	M8x5	43.6	0.640	227	105	35	1.70
LD CL32x65FE	17	22	30	38	72	M8x5	43.6	0.690	213	105	35	1.79
LD CL35x65FE	17	22	30	38	72	M8x5	52.5	0.810	234	126	41	1.89
LD CL38x65FE	17	22	30	38	72	M8x5	52.5	0.950	216	126	41	1.98
LD CL40x65FE	17	22	30	38	72	M8x5	52.5	0.990	205	126	41	2.15
LD CL30x80FE	20	25	33	41	87	M8x7	56.5	0.780	232	87	30	1.70
LD CL32x80FE	20	25	33	41	87	M8x7	56.5	0.830	218	87	30	1.79
LD CL35x80FE	20	25	33	41	87	M8x7	61.0	1.060	232	102	35	1.89
LD CL38x80FE	20	25	33	41	87	M8x7	61.0	1.150	214	102	35	1.98
LD CL40x80FE	20	25	33	41	87	M8x7	61.0	1.220	203	102	41	2.15
LD CL42x80FE	20	25	33	41	87	M8x7	73.5	1.360	233	123	41	2.24
LD CL45x80FE	20	25	33	41	87	M8x7	73.5	1.550	217	123	41	3.07
LD CL48x80FE	20	25	33	41	87	M8x7	73.5	1.660	203	123	41	3.35
LD CL50x80FE	20	25	33	41	87	M8x7	73.5	1.730	195	123	41	3.59
