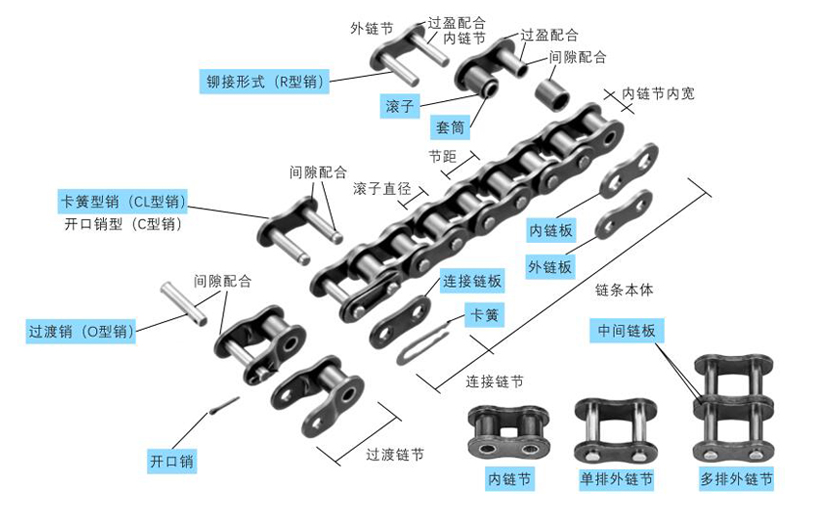

1.基本結構

◎ 鏈板：鏈板承受在傳動中鏈條產生的張力。雖然張力通常是反復負荷，但有時也伴隨沖擊。所以鏈板 不僅要求靜態抗拉強度高，疲勞強度和沖擊強度也要高，而且動態時還必須具有好的韌性。

◎ 銷子：銷子插入鏈板承受剪切作用力和彎曲作用力的同時，滾子鏈發生彎曲并與鏈輪嚙合時，銷子與套筒一起構成軸承部位的零件。因此，除了抗剪強度、抗彎強度、韌性外，還必須具有耐磨損性。

◎ 套筒：套筒通過各零部件承受復雜的作用力，特別是在與鏈輪嚙合時，會通過滾子承受反復沖擊載荷，所以必須具有大的疲勞強度和沖擊強度。而且，與銷子一起作為軸承部件，所以也要求具備相當的耐磨損性。

◎ 滾子：滾子在滾子鏈咬入鏈輪時，因為與齒面接觸，所以會承受反復沖擊載荷。另外，在嚙合后，與齒的嚙合平衡位置會因為張力的大小而變化，所以在被齒和套筒夾住的同時移動齒面會承受壓縮負荷和摩擦力。因此，滾子必須具有好的沖擊疲勞強度、耐壓縮強度、耐磨損性。

◎ 內鏈節：2個套筒被壓入2塊內鏈板中，為了使滾子鏈能夠在套筒的外側旋轉而被嵌入安裝。單排和多排鏈條的內鏈節一樣。

◎ 外鏈節和中間鏈板：外鏈節是2根銷子被壓入到2塊外鏈板中。多排滾子鏈時，在外鏈節上添加中間鏈板。

 *   1. 三項基本尺寸：節距/滾子直徑、內鏈節內寬被稱為滾子鏈的三項基本尺寸。如果該三項尺寸相同時，滾子鏈和鏈輪具有尺寸上的互換性。

         2. ▲警惕：卡簧、開口銷、彈簧銷是用來防止連接鏈板脫落的，是保持鏈條本來強度的重要零部件。絕對不能忘記安裝！

         3. 間隙配合：裝配軸與孔時，總是使其留有間隙的配合?？椎墓顬檎?。

         4. 過盈配合：裝配軸與孔時，總是使其保持緊密狀態的配合。孔的公差為負公差。

2.連接部件

滾子鏈條一般由多個鏈節連接成環形或者固定末端使用，不論哪種都需要連接鏈節。而且當滾子鏈條為奇數節時，雖然可以使用過渡鏈節，但是因為可能會導致傳動能力，最大容許張力下降，所以請盡可能設計成偶數節數。還有一般情況下，連接鏈節，過渡鏈節上僅涂抹防銹油。組裝到本體上是，請在銷子、套筒上涂抹足夠的潤滑油。

 2.1連接鏈節

2.2 過渡鏈節

傳動特點

◎ 鏈條兩面都能用，可進行多軸傳動。

◎ 方便安裝、替換。

◎ 能獲取較大減速比。

◎ 能獲得長軸間距(通常4米以下)。通過變更鏈節數，對軸間距自由度較高是一大特點。

◎ 如果軸間距較短，而且可支撐鏈條的結構，即使是安裝垂直的軸也可能實現驅動。

◎ 與同步帶驅動相比，在相同扭矩下，鏈輪可選擇直徑更小的使用。

◎ 與齒輪驅動相比，具有較高的沖擊吸收性。

注意事項

◎ 將滾子鏈條使用于懸掛裝置時，嚴禁進入裝置下方。

◎ 當使用于懸掛裝置時，若滾子鏈條發生斷裂，有可能造成人身傷害以及裝置損壞，請事先安裝安全裝置，防止危險的發生。

◎ 因為滾子鏈條是消耗品，請定期檢修，更換。

◎ 滾子鏈條可能會因為磨損的增加而導致跳齒或者斷裂。（可通過潤滑來延長磨損壽命?；蜻x擇即使不進行潤滑作業也有較長壽命的免加油傳動鏈條）

◎ 滾子鏈條可能會因為過大的張力而導致斷裂。（如果能在預估慣性等的情況下進行正確的選型就可以避免斷裂的發生?；蜻x擇相同尺寸但具有較高強度的傳動鏈條）

◎ 滾子鏈條可能會因為腐蝕等環境條件而導致斷裂。（如果不沾到腐蝕溶液、蒸汽等，就可以避免斷裂的發生?；蜻x擇耐腐蝕性更好的耐環境傳動鏈條）

◎ 滾子鏈條可能會因為鏈輪偏心、布局上的問題引起的不均勻磨損而導致斷裂。（只要正確設置就可以避免斷裂的發生）

下表是鏈條與其他動力傳動機構V型皮帶、有齒皮帶、齒輪傳動之間的比較。一般情況下，雖然鏈條大多是作為低速大負荷的經濟型動力傳動裝置被使用，但是如果對使用方法，潤滑形式進行改進，還可以進一步用于高速領域。

傳動的類型		滾子鏈條	有齒皮帶	V型皮帶	齒輪
同步性
傳動效率
耐沖擊性
噪音·振動
使用環境		避開水、粉塵（耐環境傳動鏈條除外）	避開熱、油、粉塵	避開熱、油、粉塵	避開水、粉塵
空間重量	高速輕負荷
	低速重負荷
		小型重量輕	帶輪略重	帶輪大且重	嚙合齒數少，需要強度
潤滑		必要	不要	不要	必要
布局的自由度
軸承承受的多余負荷

好   稍好    稍差    差

1.訂購方法

◎ 標準包裝訂購

  LD滾子鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

◎ 按所需長度訂購

  可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。

2. 訂購鏈條時的注意事項

    當滾子鏈條型號不明確時

  ◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

  ◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

  ◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

  ◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。
