產品中心

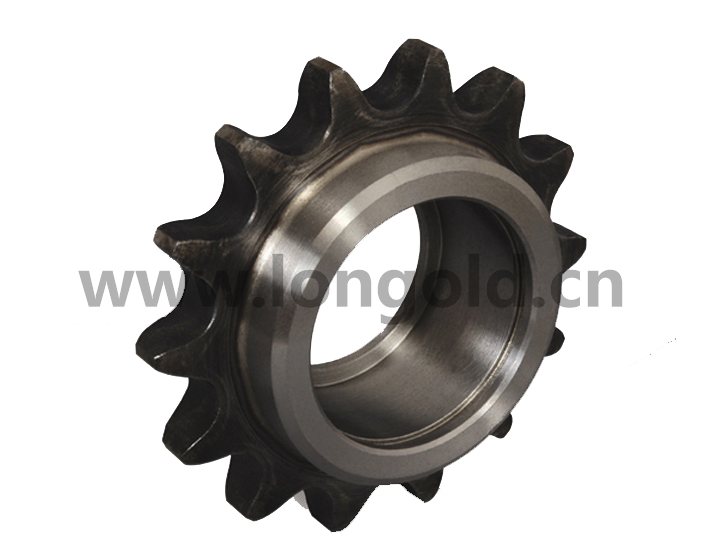

120-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 120-1鏈輪適與120（24A）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

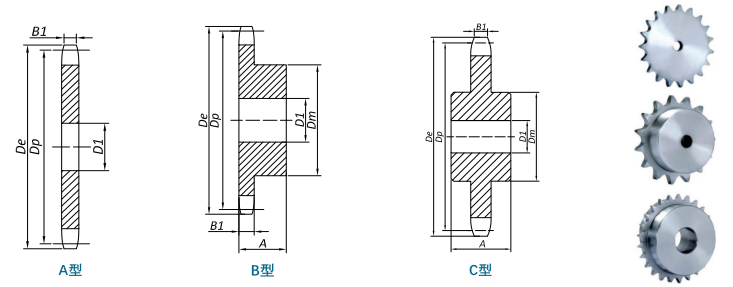

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

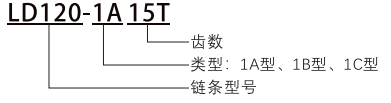

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

120-1 1 1/2"X1"

輪齒參數		mm
節距	P	38.10
齒厚	B1	23.47
滾子直徑	R	22.22

120-1 鏈條用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
齒數	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	kg			mm	mm	mm	mm	kg
8	114.81	99.56	LD120-1A 8T	1A	31.75	1.1
9	127.51	111.40	LD120-1A 9T	1A	31.75	1.4	LD120-1B 9T	1B	34.93	46.04	85.73	57.15	2.4
10	140.21	123.29	LD120-1A 10T	1A	31.75	1.7	LD120-1B 10T	1B	34.93	57.15	95.25	57.15	3.2
11	152.65	135.23	LD120-1A 11T	1A	31.75	2.2	LD120-1B 11T	1B	34.93	60.33	90.49	53.98	3.4
12	165.10	147.21	LD120-1A 12T	1A	31.75	2.6	LD120-1B 12T	1B	34.93	69.85	104.78	53.98	4.5
13	177.55	159.20	LD120-1A 13T	1A	31.75	3.0	LD120-1B 13T	1B	34.93	76.20	115.89	57.15	5.6
14	189.74	171.22	LD120-1A 14T	1A	31.75	3.6	LD120-1B 14T	1B	34.93	82.55	120.65	57.15	6.5
15	202.18	183.25	LD120-1A 15T	1A	31.75	4.1	LD120-1B 15T	1B	31.75	82.55	120.65	60.33	7.6
16	214.38	195.29	LD120-1A 16T	1A	31.75	4.8	LD120-1B 16T	1B	31.75	88.90	133.35	60.33	9.0
17	226.57	207.35	LD120-1A 17T	1A	31.75	5.7	LD120-1B 17T	1B	31.75	88.90	133.35	60.33	9.4
18	239.01	219.41	LD120-1A 18T	1A	31.75	6.2	LD120-1B 18T	1B	31.75	88.90	133.35	60.33	10.1
19	251.21	231.48	LD120-1A 19T	1A	31.75	6.8	LD120-1B 19T	1B	31.75	88.90	133.35	60.33	11.2
20	263.40	243.55	LD120-1A 20T	1A	31.75	7.7	LD120-1B 20T	1B	31.75	88.90	133.35	60.33	11.7
21	275.59	255.63	LD120-1A 21T	1A	31.75	8.5	LD120-1B 21T	1B	31.75	88.90	133.35	60.33	12.1
22	287.78	267.72	LD120-1A 22T	1A	31.75	9.1	LD120-1B 22T	1B	31.75	88.90	133.35	60.33	12.8
23	299.97	279.80	LD120-1A 23T	1A	31.75	10.0	LD120-1B 23T	1B	31.75	88.90	133.35	60.33	13.7
24	312.17	291.90	LD120-1A 24T	1A	31.75	11.2	LD120-1B 24T	1B	31.75	88.90	133.35	60.33	14.6
25	324.36	303.99	LD120-1A 25T	1A	31.75	12.2	LD120-1B 25T	1B	31.75	88.90	133.35	60.33	15.7
26	336.55	316.09	LD120-1A 26T	1A	38.10	12.8	LD120-1B 26T	1B	38.10	101.60	152.40	63.50	18.1
27	348.74	328.19	LD120-1A 27T	1A	38.10	14.0
28	360.93	340.29	LD120-1A 28T	1A	38.10	15.2	LD120-1B 28T	1B	38.10	101.60	152.40	63.50	20.4
30	385.32	364.49	LD120-1A 30T	1A	38.10	17.7	LD120-1B 30T	1B	38.10	101.60	152.40	63.50	22.8
32	409.70	388.71	LD120-1A 32T	1A	38.10	19.9	LD120-1B 32T	1B	38.10	101.60	152.40	63.50	25.4
33	421.89	400.82	LD120-1A 33T	1A	38.10	21.9
34	434.09	412.93	LD120-1A 34T	1A	38.10	22.7
35	446.28	425.04	LD120-1A 35T	1A	38.10	23.6	LD120-1B 35T	1B	38.10	101.60	152.40	63.50	28.3
36	458.47	437.15	LD120-1A 36T	1A	38.10	25.4	LD120-1B 36T	1B	38.10	101.60	152.40	63.50	30.1
40	506.98	485.60	LD120-1A 40T	1A	38.10	32.2	LD120-1C 40T	1B	38.10	101.60	152.40	95.25	41.7
42	531.37	509.83	LD120-1A 42T	1A	38.10	34.0	LD120-1C 42T	1B	38.10	101.60	152.40	95.25	44.5
45	567.69	546.19	LD120-1A 45T	1A	38.10	39.9	LD120-1C 45T	1B	38.10	101.60	152.40	95.25	45.0
48	604.27	582.54	LD120-1A 48T	1A	38.10	46.7	LD120-1C 48T	1B	38.10	101.60	152.40	101.60	51.3
54	676.91	655.26	LD120-1A 54T	1A	38.10	63.5	LD120-1C 54T	1B	38.10	101.60	152.40	101.60	60.3
60	749.81	727.99	LD120-1A 60T	1A	38.10	72.6	LD120-1C 60T	1B	38.10	133.35	177.80	101.60	72.6
70	871.22	849.22	LD120-1A 70T	1A	38.10	98.0	LD120-1C 70T	1B	38.10	136.53	190.50	114.30	93.4
80	992.63	970.46	LD120-1A 80T	1A	38.10	128.8	LD120-1C 80T	1B	38.10	136.53	190.50	114.30	115.2
90	1113.79	1091.71	LD120-1A 90T	1A	38.10	162.4

注：1.黃色填充部分的型號在輪轂外側部位有凹槽。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請?zhí)貏e注明或者聯系隆德技術人員。
